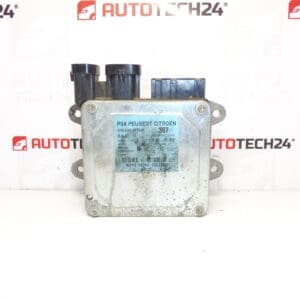

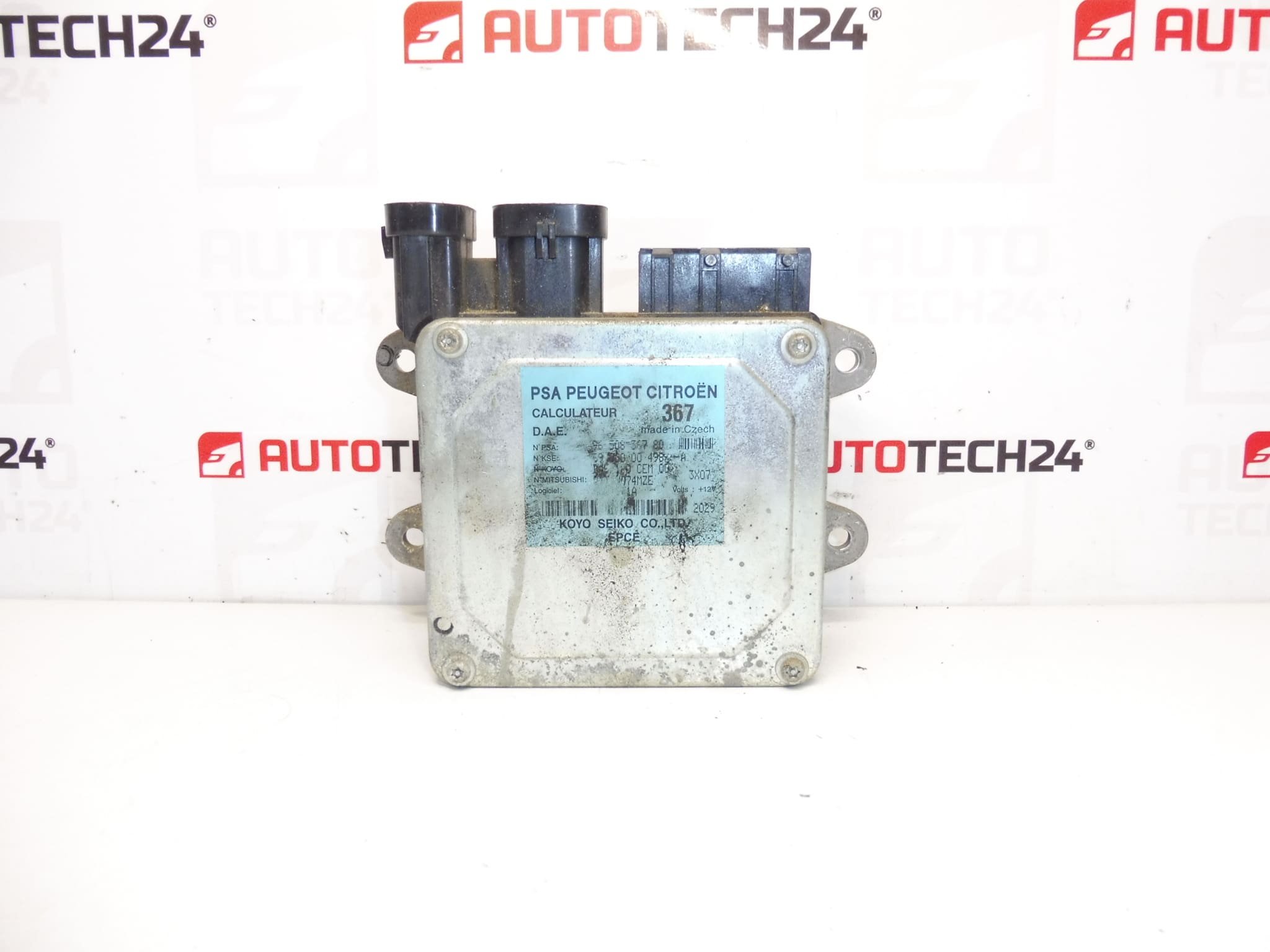

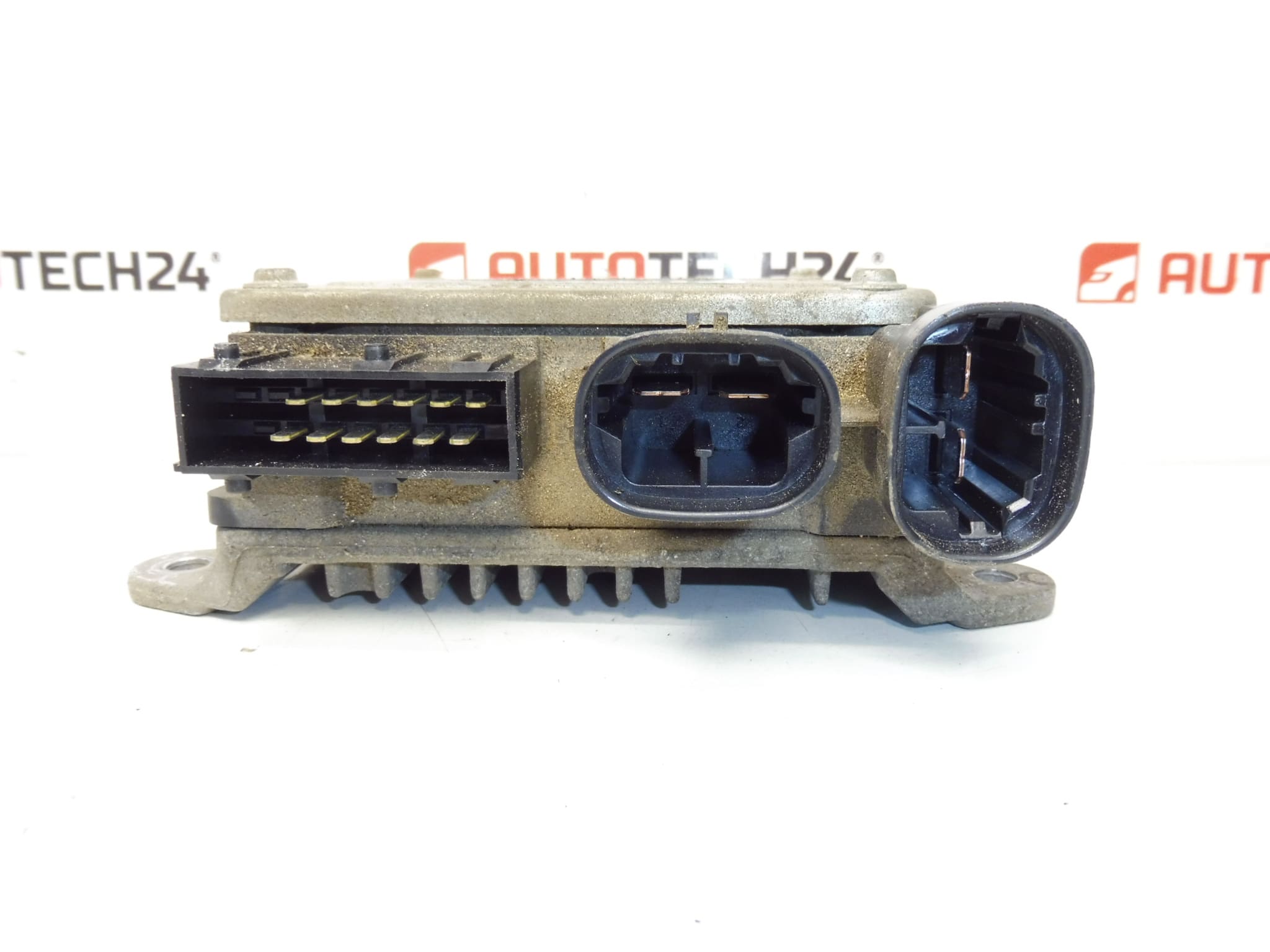

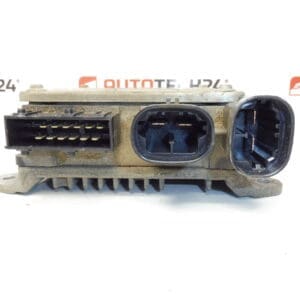

Unité d’assistance de direction pour véhicules Citroën C2 et C3.
Description
Unité de direction assistée (servo-direction) pour modèles Citroën C2, Citroën C3 et Citroën C3 Pluriel. Pièce recherchée fréquemment sous les références 9650836780, 400687 ou 400688. Conçue pour remplacer l’unité défaillante et redonner une assistance de direction précise et sécurisée, elle s’adresse aux ateliers professionnels et aux bricoleurs expérimentés qui réalisent l’entretien et la réparation des systèmes de direction assistée électriques.
Fonction
Cette unité gère l’assistance électrique de la direction en traitant les signaux du capteur de couple et en pilotant le moteur d’assistance. Elle optimise l’effort au volant selon la vitesse et les conditions de conduite pour un confort maximal et une sécurité accrue. Sur certains véhicules, l’unité communique avec d’autres calculateurs du véhicule pour l’intégration des fonctions de sécurité et de conduite.
Pourquoi la pièce tombe le plus souvent en panne
- Infiltration d’eau ou corrosion des connecteurs électroniques entraînant des court-circuits ou des ruptures de contact.
- Surcharges thermiques ou défaillance des composants électroniques internes (capteurs, cartes électroniques, alimentations).
- Dommages mécaniques suite à un choc ou à une manipulation incorrecte lors d’interventions sur la colonne de direction.
- Usure sur longue durée et fatigue des composants liés à des conditions d’utilisation sévères.
Remplacement et procédure
Remplacer l’unité nécessite de la méthode et de l’outillage adapté. Étapes générales :
- Stationner le véhicule droit et bloquer les roues pour sécurité.
- Déconnecter la borne négative de la batterie avant toute intervention électrique.
- Déposer les éléments de garniture nécessaires pour accéder à l’unité (tableau de bord bas, cache colonne).
- Marquer la position de la colonne de direction et du volant pour conserver le calage lors du remontage.
- Débrancher les connecteurs électriques et desserrer les fixations mécaniques de l’unité.
- Remplacer l’unité par la nouvelle pièce, respecter le calage, serrer selon couple constructeur et rebrancher les connecteurs.
- Procéder à une initialisation/étalonnage si nécessaire (voir Recommandations de montage). Contrôler l’absence de fuites et le bon fonctionnement au ralenti puis en essai routier.
Recommandations de montage
- Toujours déconnecter la batterie avant la dépose et la repose pour éviter tout dommage électronique.
- Protéger les connecteurs et vérifier l’état des faisceaux ; remplacer les connecteurs corrodés ou endommagés.
- Respecter le calage du volant et du capteur d’angle lors du remontage pour éviter des défauts de direction ou d’ABS.
- Après montage, effectuer une réinitialisation/calibrage de l’assistance de direction avec un outil de diagnostic compatible si le véhicule le demande. En cas de doute, confier l’opération à un atelier équipé d’outillage PSA.
Informations techniques
- Fabricant: Stellantis / Citroën
- Modèle: Citroën C2, Citroën C3, Citroën C3 Pluriel
- Codes produit: 9650836780, 400687, 400688
- Autres références: 400687/400688 (étiquettes et variantes selon version)
Conseils complémentaires
Conserver tous les anciens composants et notes de montage jusqu’à validation du bon fonctionnement. Vérifier également l’état des rotules de direction, du boîtier de direction et des capteurs associés lors de l’intervention : un défaut périphérique peut solliciter excessivement l’unité d’assistance et provoquer une nouvelle panne.
