Commande ESP pour véhicules Citroën C4 Picasso de première série

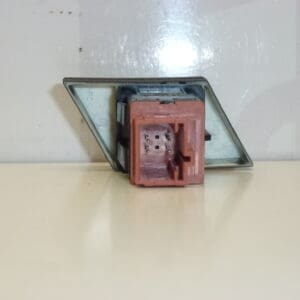

Interrupteur Bouton ESP de rechange conçu pour les Citroën C4 Picasso (série 1). Pièce recherchée fréquemment sous les références 96553138ZD et 454931, cet interrupteur permet d’activer ou de désactiver les fonctions de contrôle de stabilité (ESP/ASR) depuis le tableau de bord. Conçu pour les mécaniciens et les bricoleurs automobiles, ce commutateur offre une remise en service simple et fiable de la commande utilisateur du système de sécurité électronique du véhicule.
Informations Techniques
- Fabricant: Stellantis (Citroën)
- Modèle: Citroën C4 Picasso (Première Génération)
- Codes Produit: 96553138ZD
- Autres Numéros: 454931
Fonction
Le bouton ESP permet au conducteur de couper temporairement ou de réactiver le système d’aide à la stabilité (ESP/ASR). Il transmet l’ordre au réseau de bord via un connecteur électrique vers l’ordinateur de bord qui gère l’électronique de stabilité. En usage normal, le bouton informe l’utilisateur de l’état du système via un témoin sur le tableau de bord.
Remplacement et Installation
Remplacement simple pour un technicien: accès par la garniture du tableau de bord (ou par la partie centrale autour de la console selon l’aménagement), dépose du cadre, déverrouillage du clip de fixation du bouton, déconnexion du connecteur électrique et remplacement par la nouvelle pièce. Outils usuels: tournevis plat/cruciforme, extracteur de garniture plastique. Après montage, vérifier la remise sous tension et le fonctionnement du témoin ESP. Si le voyant reste allumé ou le système ne répond pas, contrôler fusibles et connexions avant de remplacer d’autres composants.
Recommandations de Montage
- Avant toute intervention, Déconnecter la Batterie et Respecter le Manuel du Constructeur.
- Manipuler les connecteurs avec soin pour éviter d’endommager les broches ou le logement plastique.
- Vérifier l’état du faisceau et des broches: corrosion et contacts lâches sont des causes fréquentes de dysfonctionnement.
- Après montage, effectuer un contrôle visuel et un essai routier court pour confirmer la bonne remise en service du système ESP.
Raison la Plus Fréquente de Défaillance
Les pannes proviennent généralement de l’usure mécanique des contacts internes, de l’infiltration d’humidité ou de la corrosion des connecteurs, ainsi que d’un abus mécanique (appuis répétés, choc). Parfois, un problème d’alimentation (fusible défectueux) ou un défaut de câblage empêche le bouton de communiquer correctement avec l’unité de contrôle.
Conseils pour le Diagnostic
- Commencer par contrôler l’état des fusibles et la continuité du connecteur du bouton.
- Observer le comportement du témoin ESP au tableau de bord lors de l’activation/désactivation.
- Si l’anomalie persiste, utiliser un outil de diagnostic pour lire les codes d’erreur et contrôler la communication entre l’interrupteur et l’unité de contrôle.
Référence et mots-clés utiles pour la recherche: Interrupteur ESP Citroën C4 Picasso, Bouton ESP 96553138ZD, Commutateur ESP 454931, Pièce de rechange Citroën C4 Picasso.
