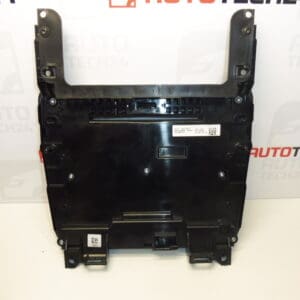

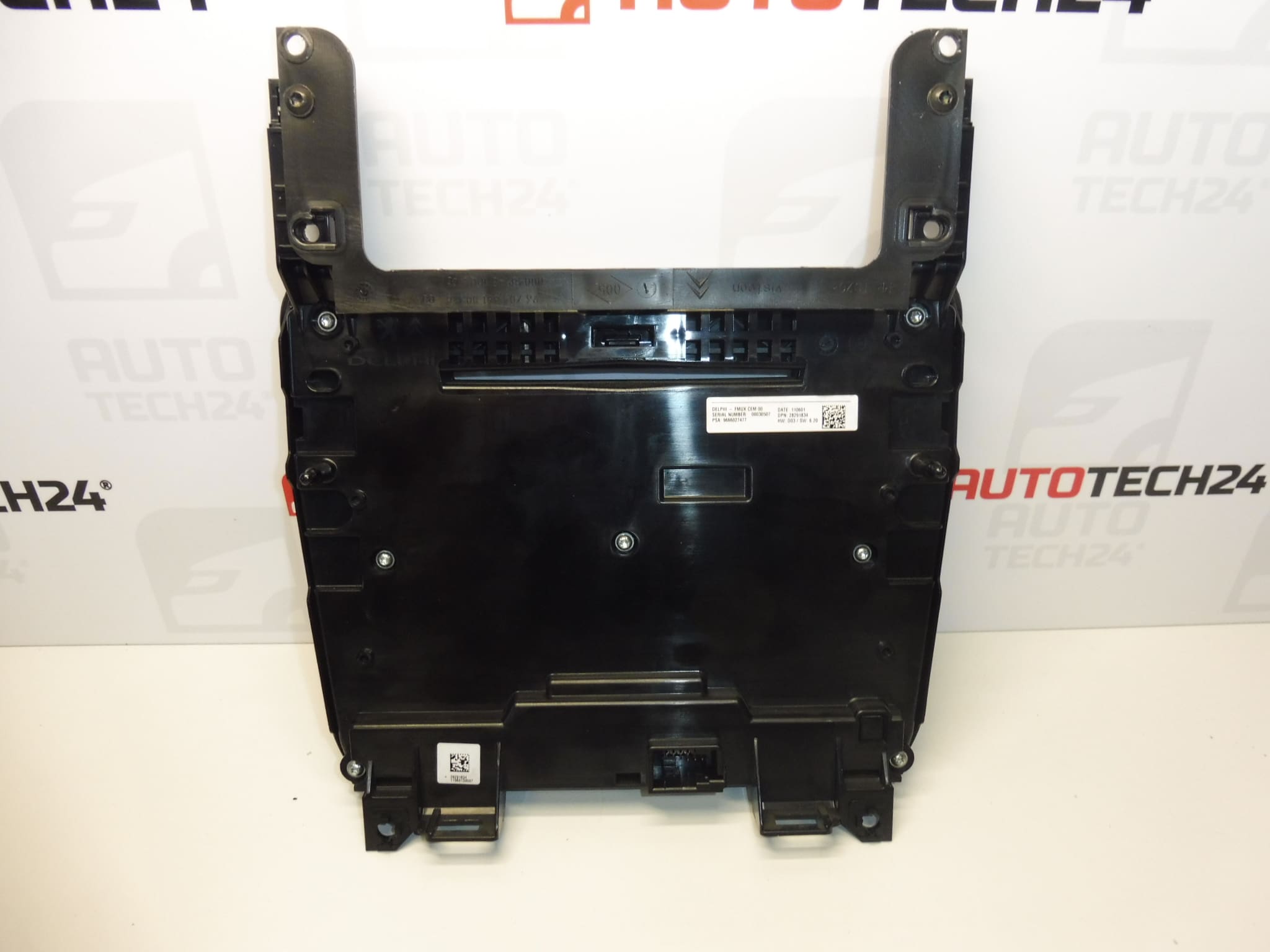

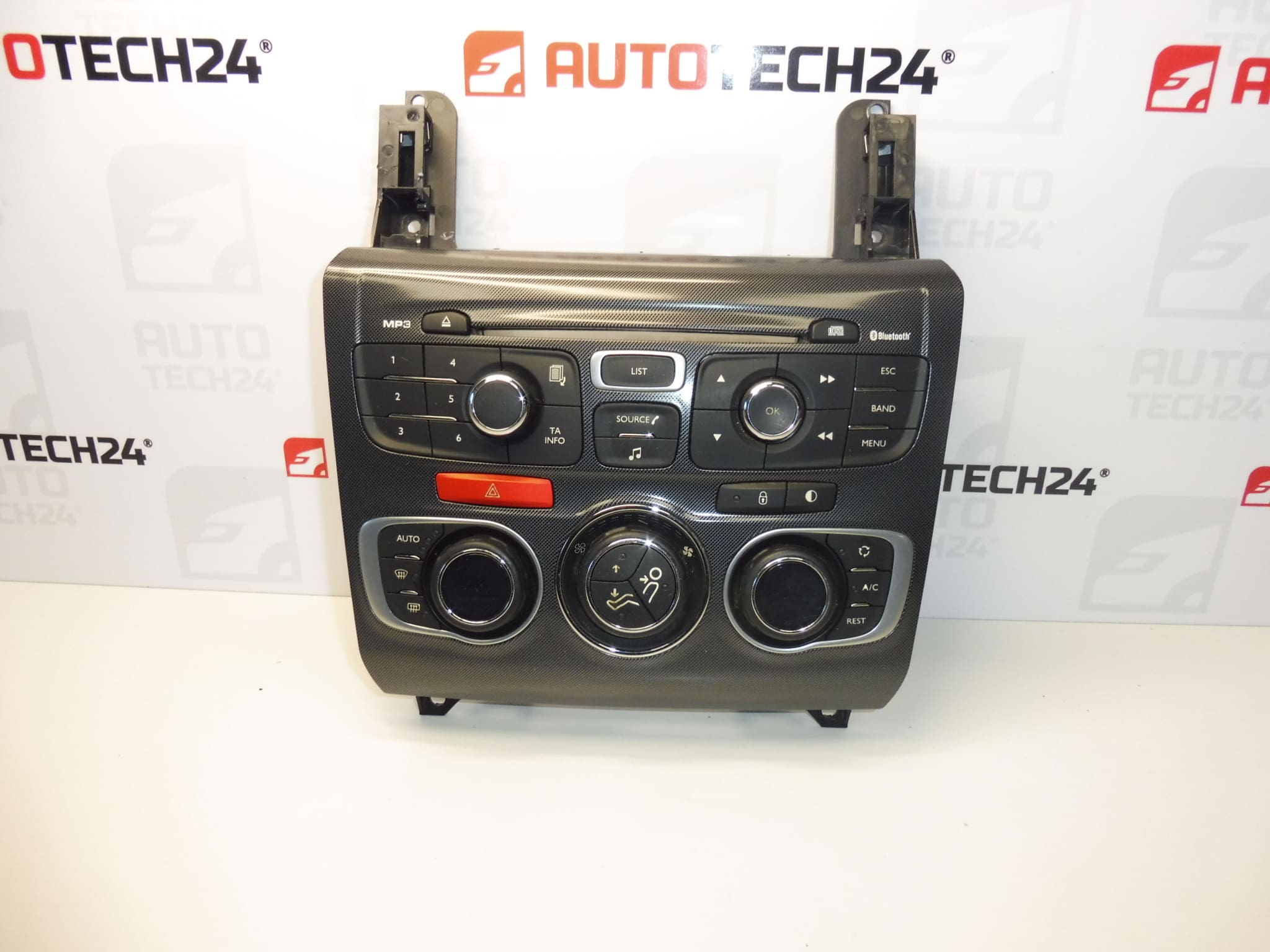

Commande de chauffage, de climatisation et de radio pour Citroën C4 B7. Testé – Fonctionnel.
Panel multifonction pour Citroën C4 II conçu pour piloter les commandes de ventilation, la climatisation et certaines commandes audio. Références recherchées par les professionnels et les bricoleurs : 9666027477, 6155HL, 98040782ZD. Pièce idéale pour les ateliers et les particuliers souhaitant remplacer un module défectueux : recherche souvent effectuée par numéro de pièce.
Informations techniques
- Fabricant: Stellantis / Citroën
- Modèle: Citroën C4 II (B7)
- Codes produits: 9666027477, 6155HL
- Autres numéros: 98040782ZD
Fonction
Ce panneau multifonction gère l’affichage et les commandes manuelles du chauffage et de la climatisation (ventilation, réglage de température, répartition d’air) et intègre des commandes pour l’autoradio/infodivertissement selon les finitions. Il assure la rétroéclairage des boutons, la lecture des informations de consigne et la transmission des commandes vers les calculateurs de chauffage/climatisation.
Remplacement et instructions de montage
Remplacement réalisable en atelier ou en garage personnel par un intervenant expérimenté en électricité automobile :
- Déposer les garnitures du tableau de bord autour du bloc central pour accéder au panneau.
- Débrancher le connecteur(s) électrique(s) du module en prenant soin de libérer les ergots de verrouillage.
- Retirer les vis de fixation et extraire le panneau défectueux.
- Installer le nouveau panneau en sens inverse, rebrancher les connecteurs et vérifier le bon verrouillage des cosses.
- Après montage, contrôler le fonctionnement des commandes de ventilation, de température et de l’autoradio. Vérifier également le rétroéclairage et les commandes rotatives/poussoirs.
Conseils de montage
- Avant toute intervention électrique, couper l’alimentation du véhicule (débrancher la batterie) pour éviter les courts-circuits et protéger l’électronique.
- Vérifier l’état des connecteurs et de leurs contacts : oxydation, picots enfoncés ou broches pliées sont des causes courantes de mauvais contact.
- Contrôler les fusibles associés et l’alimentation 12 V si le panneau ne répond pas après montage.
- Eviter de forcer les éléments plastiques lors du démontage pour préserver les clips de garniture.
Pourquoi la pièce tombe le plus souvent en panne
- Usure mécanique des boutons et potentiomètres due à un usage intensif.
- Problèmes de connexion : oxydation ou faux contact au niveau des broches et connecteurs.
- Dégâts causés par infiltration d’humidité ou liquide renversé sur la console.
- Surtensions électriques ou incidents liés au système électrique du véhicule (courts-circuits, alternateur défaillant).
- Micro-soudures défectueuses sur le circuit imprimé interne provoquant des interruptions intermittentes.
Points à vérifier après remplacement
- Fonction complète de la ventilation (tous les paliers), de la climatisation et du dégivrage.
- Réactivité des commandes et affichage des informations de consigne.
- Absence de bruits anormaux ou d’oscillations électriques lors du réglage.
