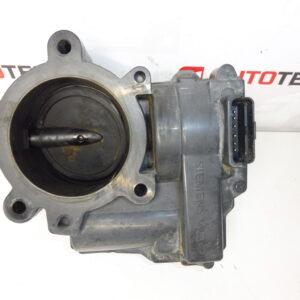

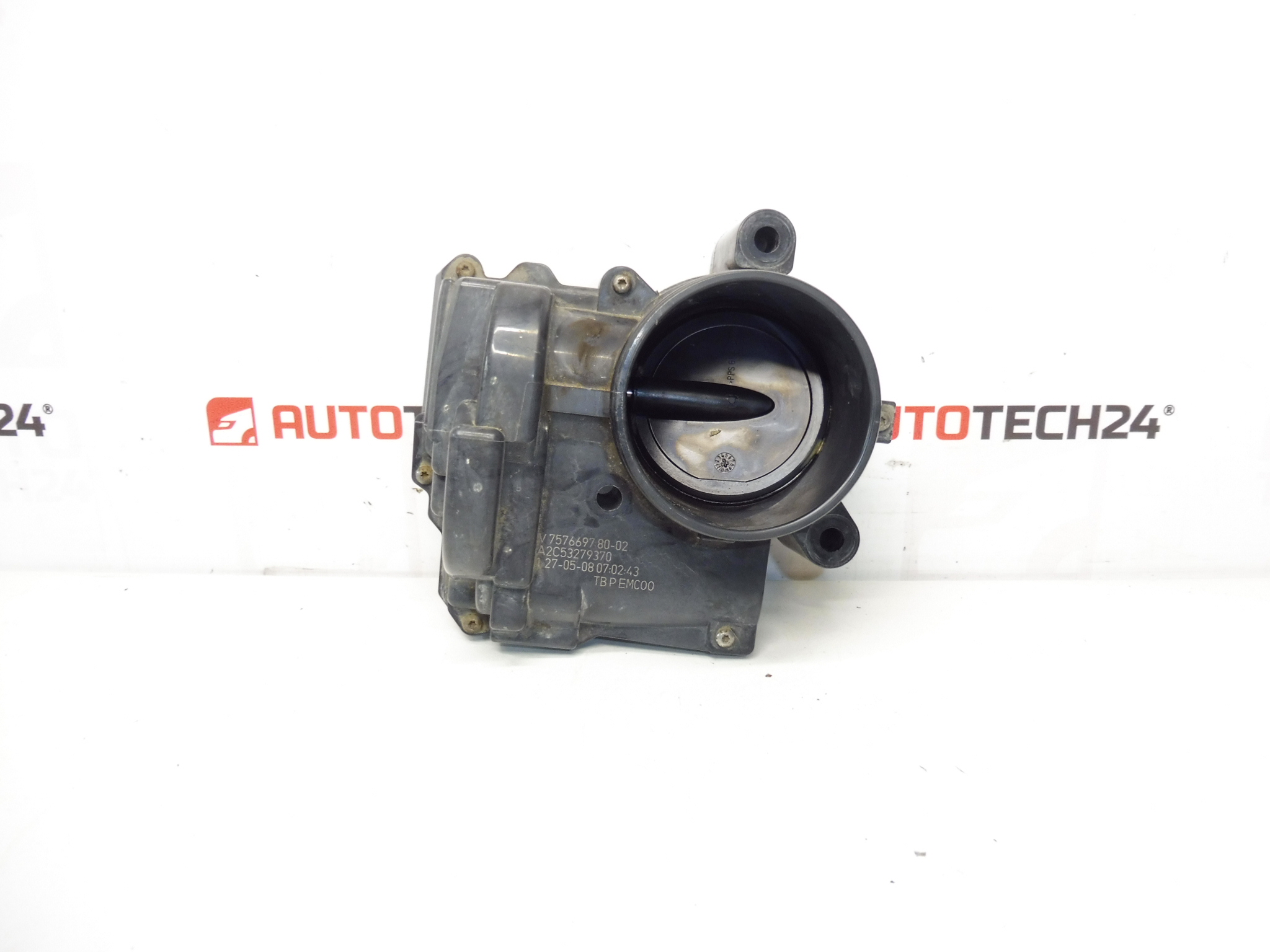

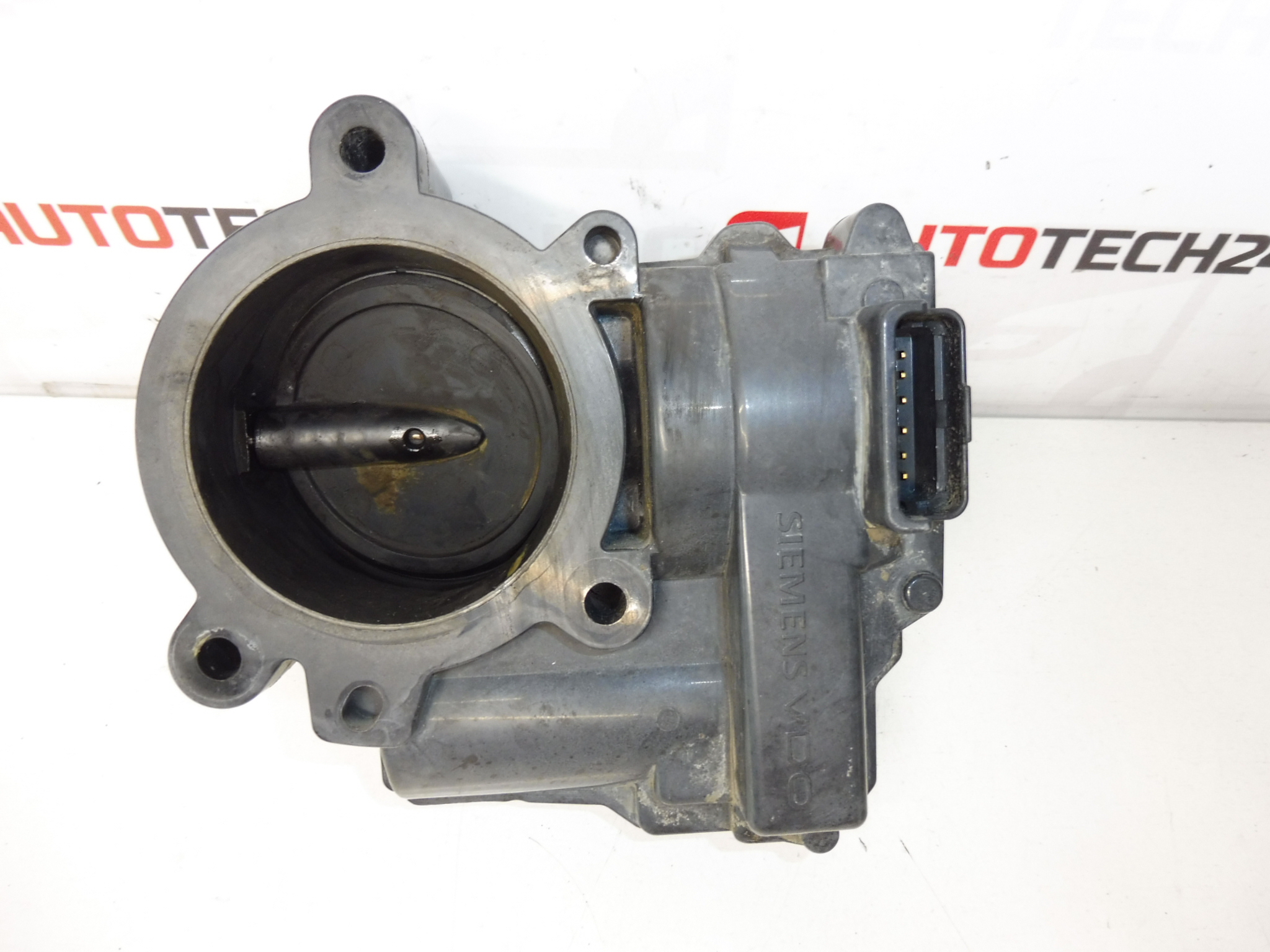

Corps de papillon pour moteurs 1.4 16V VTI et 1.6 16V VTI pour véhicules Citroën et Peugeot.
Corps de papillon Siemens VDO compatible avec les références Stellantis indiquées. Pièce essentielle du système d’admission, elle régule le débit d’air entrant dans le moteur et participe directement à la réponse de l’accélérateur, au ralenti et à la consommation. Référence(s) courantes : V757669780, V 757669780-02, V 757669780-04, 163636. Conçue pour les motorisations 1.4 16V VTI et 1.6 16V VTI, cette unité s’adresse aussi bien aux ateliers professionnels qu’aux particuliers expérimentés effectuant l’entretien et la réparation eux-mêmes.
Applications Compatibles
Convient notamment aux modèles suivants (liste non exhaustive) : Citroën Berlingo B9, Citroën C3, Citroën C3 II, Citroën C3 Picasso, Citroën C4 II, DS3, Peugeot 207, Peugeot 308, Peugeot Partner Tepee. Vérifier la référence du modèle et du moteur avant installation.
Informations techniques
- Fabricant: Siemens VDO
- Modèle: Moteurs 1.4 16V VTI / 1.6 16V VTI
- Codes Produit: V757669780, V 757669780-02, V 757669780-04
- Autres Numéros: 163636
Remplacement — Procédure Générale
Étapes courantes pour le remplacement (procédure indicative) :
- Couper l’alimentation électrique du véhicule (déconnecter la batterie).
- Retirer la conduite d’admission et les durits pour accéder au corps de papillon.
- Débrancher le connecteur électrique et les capteurs associés avec précaution.
- Démonter les vis/écrous de fixation et retirer le corps de papillon en préservant la portée d’étanchéité.
- Remplacer le joint d’étanchéité par un neuf et monter la nouvelle pièce en respectant l’ordre et le serrage constructeur.
- Reconnecter le faisceau et les conduites, reconnecter la batterie et effectuer la procédure d’adaptation/initialisation si nécessaire (voir Recommandations).
Recommandations de montage
- Toujours remplacer le joint d’étanchéité et nettoyer la portée d’appui avant montage.
- Respecter le couple de serrage indiqué par le constructeur et les préconisations de propreté pour éviter les fuites d’air.
- Après montage, effectuer une réinitialisation ou adaptation du papillon si le véhicule le requiert (recalage via outil de diagnostic OBD ou procédure de ralenti du constructeur).
- Contrôler l’étanchéité des prises d’air et l’état des durits d’admission; toute fuite fausse la mesure et le ralenti.
- Sur les interventions sur des véhicules modernes, l’utilisation d’un outil de diagnostic pour vérifier l’absence d’erreurs et pour effacer/adapter les paramètres est recommandée.
Pourquoi cette pièce tombe-t-elle en panne le plus souvent ?
Défaillances fréquentes et leurs causes :
- Encrassement par dépôts de carbone et huile (surtout sur moteurs à injection indirecte) entraînant blocage ou fonctionnement irrégulier du papillon.
- Usure ou défaillance du capteur de position (potentiomètre/angle) provoquant des codes d’erreur et un ralenti instable.
- Problèmes électriques: broches corrodées, connecteur endommagé ou câblage défectueux.
- Fuite d’admission due à un joint détérioré ou à des durits fissurées, impactant la régulation d’air.
- Accumulation de dépôts après fortes utilisations urbaines fréquentes et cycles courts, accélérant l’encrassement.
Durée de vie indicative : variable selon usage et entretien, les symptômes apparaissent souvent à partir d’environ 100 000 km, mais cela dépend fortement des conditions d’utilisation et des interventions d’entretien (nettoyages périodiques).
